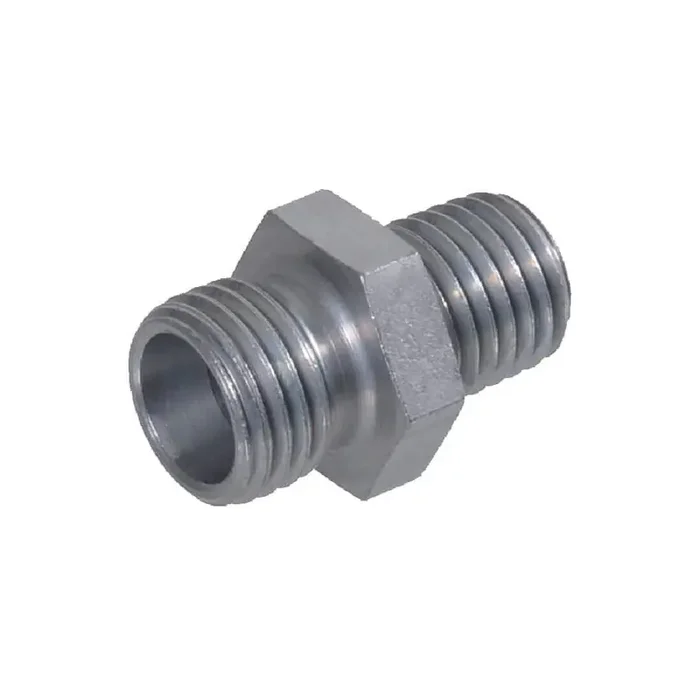

Raccord VOSS GES8LMK12

Description

Détails produit

Avantages : Faible risque de fuite

Caractéristiques : Multiple résistance à la corrosion

Description détaillé : Raccords-unions simples mâles GES-métrique conique

DIAMÈTRE DE FILETAGE DU RACCORD N°1 : 12 mm

DIAMÈTRE DE FILETAGE RACCORD N°2 : M12

DIAMÈTRE DE TUYAU : 8 mm

Diamètre intérieur : 6 mm

DIAMÈTRE RACCORD N°1 : 8 mm

Domaine d’application : flexible hydraulique Conduites hydrauliques

Forme : Droit

Informations techniques : Disponible en acier inoxydable sur demande

KLONGUEUR DU FILETAGE DU RACCORD N°1 : 9 mm

L1DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD : 12 mm

L2DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD N°2 : 12 mm

Longueur : 27 mm

Matériau : RVS 316L

NORME DIN : 2353 158 3852

NORME ISO : 158

PARTICULARITÉS : À relier directement avec une bague de tuyau métrique ou un raccord prémonté

PAS DE VIS RACCORD N°1 : 1,5 mm

PAS DE VIS RACCORD N°2 : 1,5 mm

PRESSION DE SERVICE MAXIMALE : 315 bar

S1RACCORD N°1, TAILLE DE CLÉ : 17 mm

S2TAILLE DE CLÉ DE RACCORDEMENT N°2 : 17 mm

SÉRIE : L

TRAITEMENT DE SURFACE : Zinc Nickel

TYPE DE FILETAGE DU RACCORD N°1 : Métrique

TYPE DE FILETAGE RACCORD N°2 : Métrique

TYPE DE RACCORD N°1 : Bague coupante

TYPE DE RACCORD N°1 – MÂLE/FEMELLE : Mâle

TYPE DE RACCORD N°2 : Filetage

TYPE DE RACCORD N°2 – MÂLE/FEMELLE : Mâle
